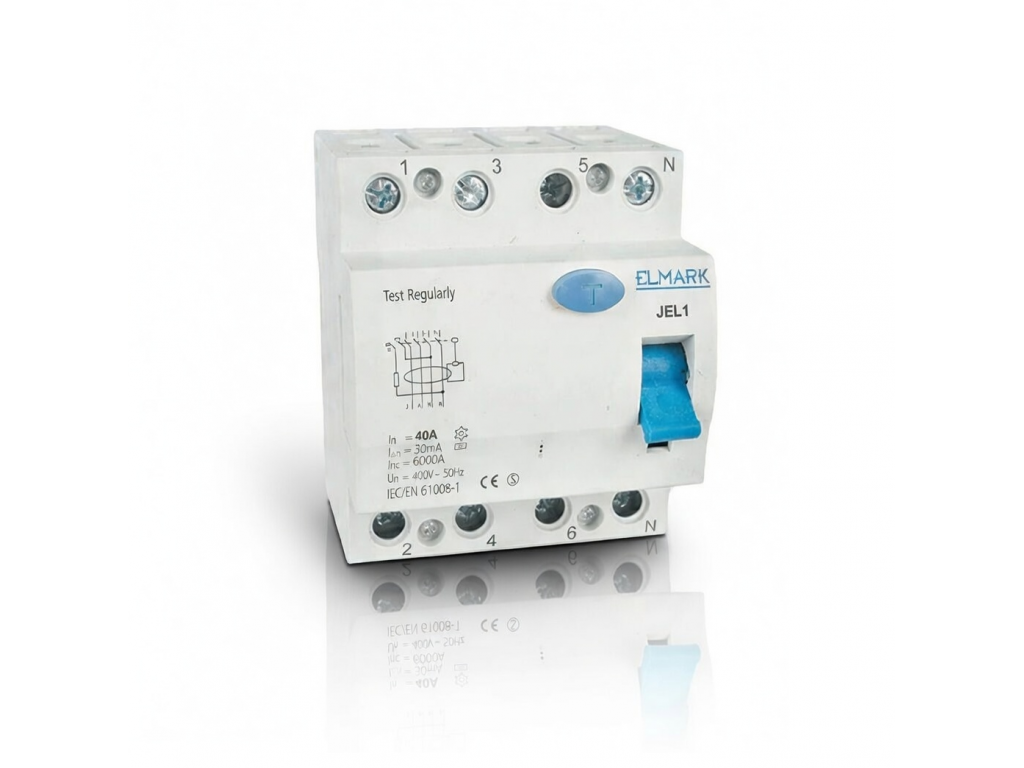

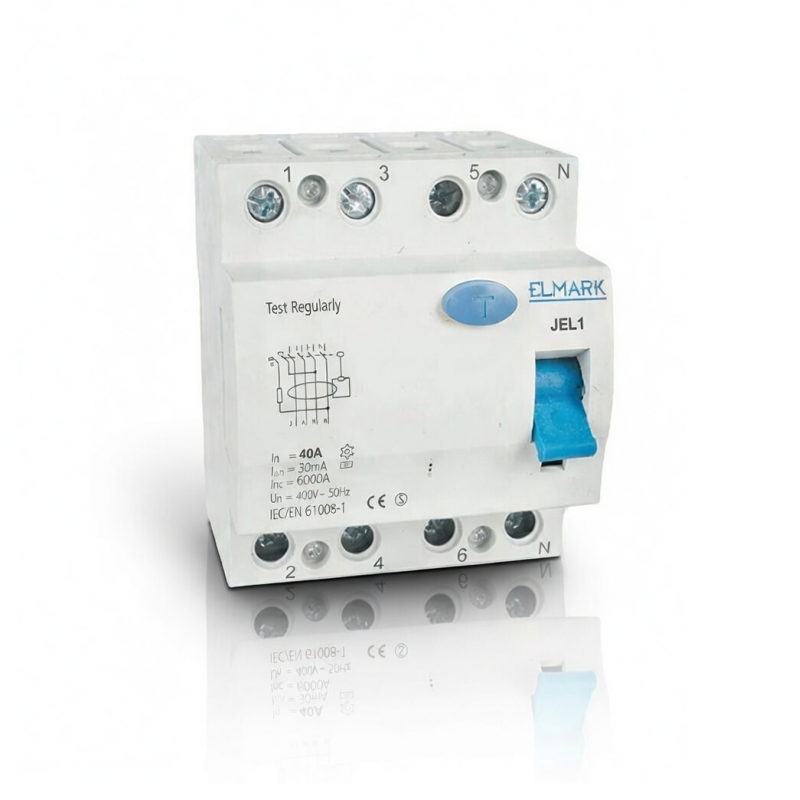

Interruttore Differenziale 4 Poli 30mA Tipo AC JEL1 Salvavita 4P 6kA 400V da 16 fino 63A

Caratteristiche tecniche

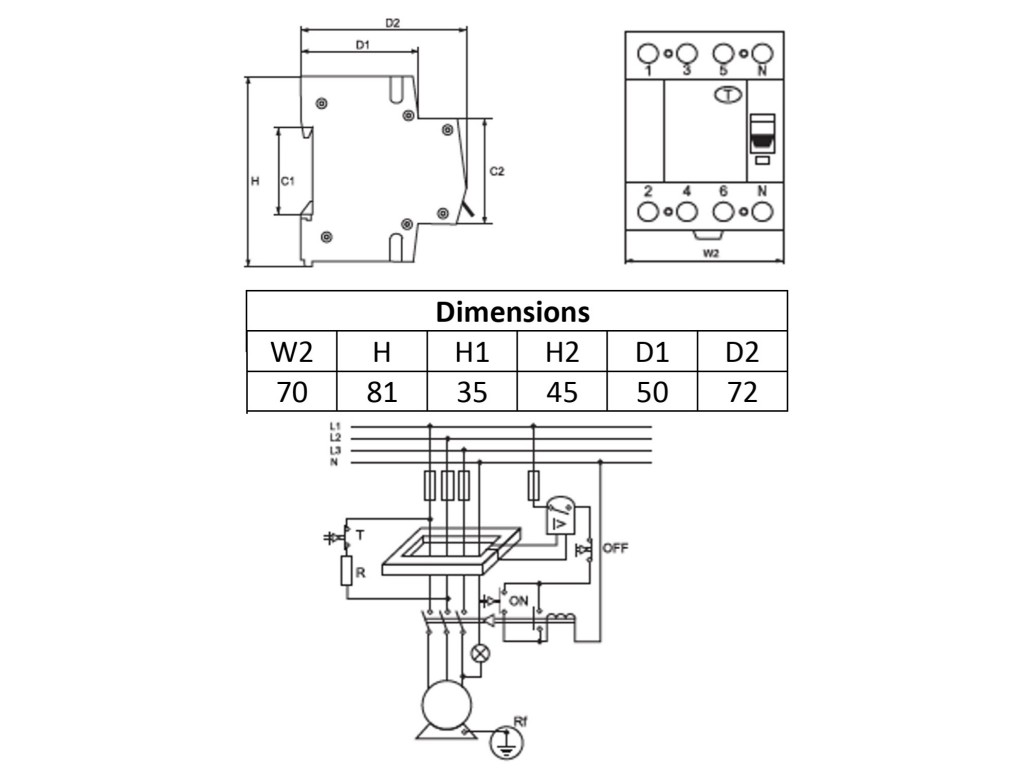

Come funziona il salvavita JEL1 All’interno del dispositivo i conduttori di fase e neutro passano attraverso un nucleo toroidale (anello magnetico) su cui è avvolto un secondario che funge da trasformatore di misura.

In condizioni normali, la corrente che entra dalle fasi esce esattamente dal neutro: i campi magnetici generati dai conduttori si annullano perfettamente all’interno del toroide. Il flusso magnetico netto è zero, quindi non viene indotta alcuna tensione nel secondario e il dispositivo resta chiuso.

Quando si verifica una dispersione (dispersione verso terra), la somma algebrica delle correnti nei conduttori non è più zero: una parte della corrente “sfugge” verso terra attraverso un guasto di isolamento, l’umidità, un elettrodomestico difettoso o – peggio – il contatto accidentale di una persona con una parte in tensione.

Questa differenza (corrente differenziale o corrente di dispersione IΔ) genera un campo magnetico residuo nel toroide. Il campo induce una tensione nel secondario, che a sua volta produce una corrente proporzionale alla dispersione rilevata. Quando questa corrente supera la soglia nominale di 30 mA, il circuito elettronico interno comanda l’apertura istantanea dei contatti principali, staccando l’alimentazione in meno di 0,1 secondi (spesso < 0,04 s a valori doppi).

Perché 30 mA? La soglia di 30 mA è considerata il valore di sicurezza per la protezione delle persone secondo le norme internazionali (IEC 61008, CEI 64-8). Correnti superiori a questo livello possono causare fibrillazione ventricolare e arresto cardiaco in pochi secondi; 30 mA rappresenta un compromesso tra protezione efficace e basso rischio di interventi intempestivi su impianti san
